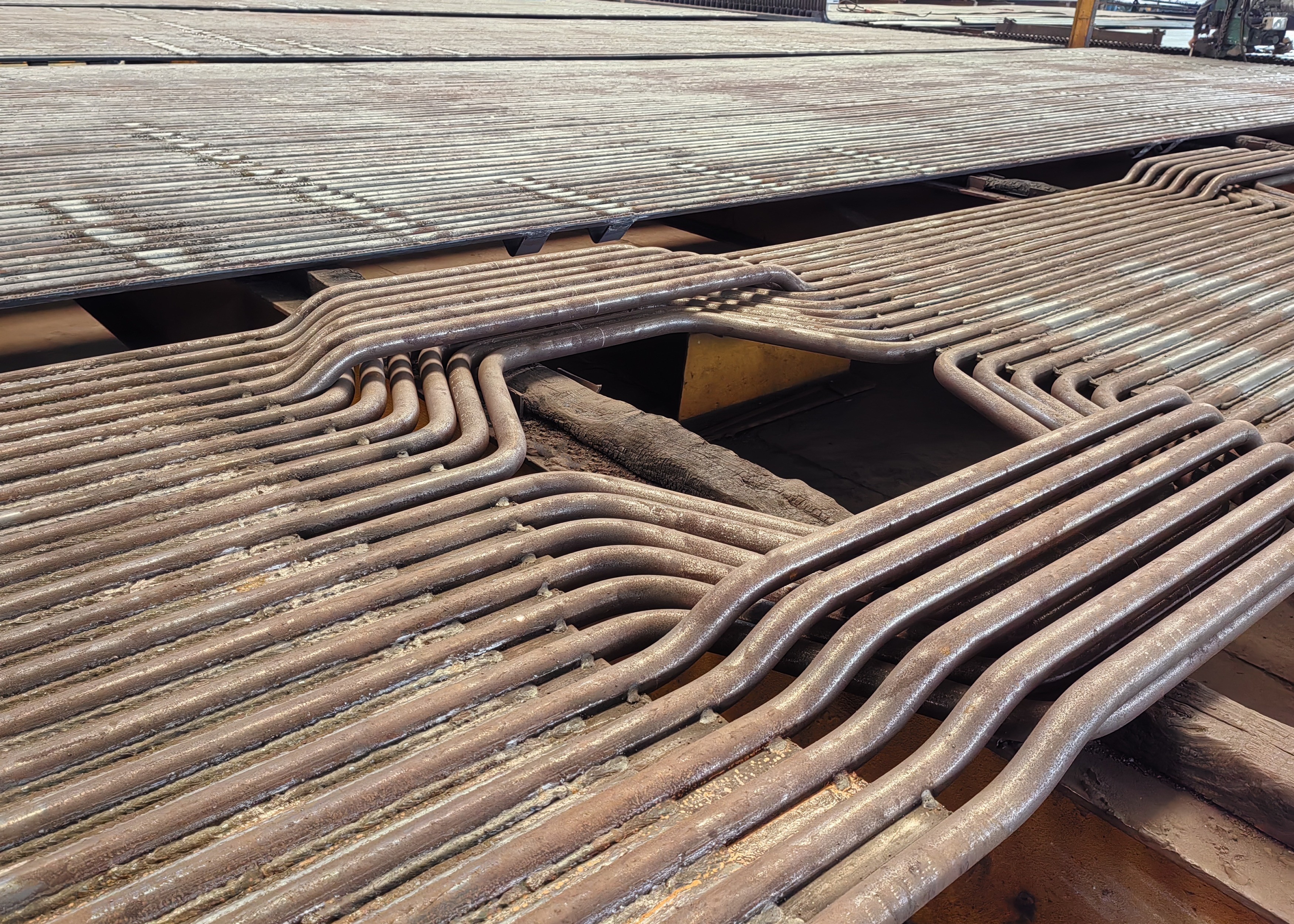

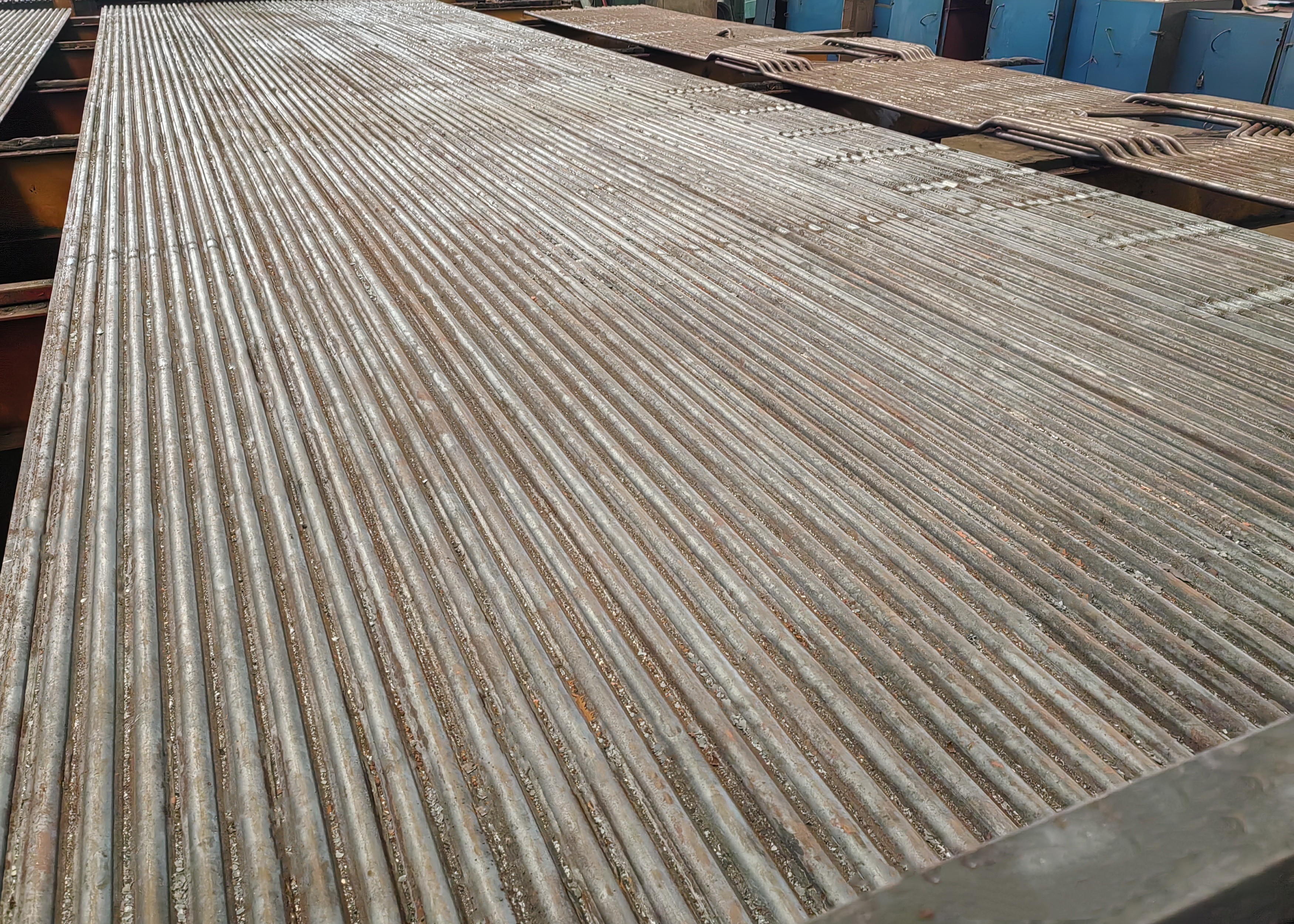

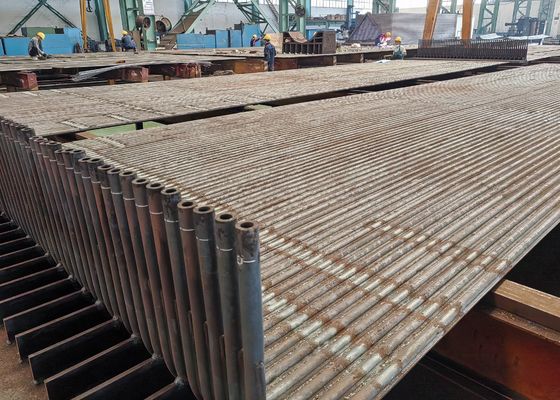

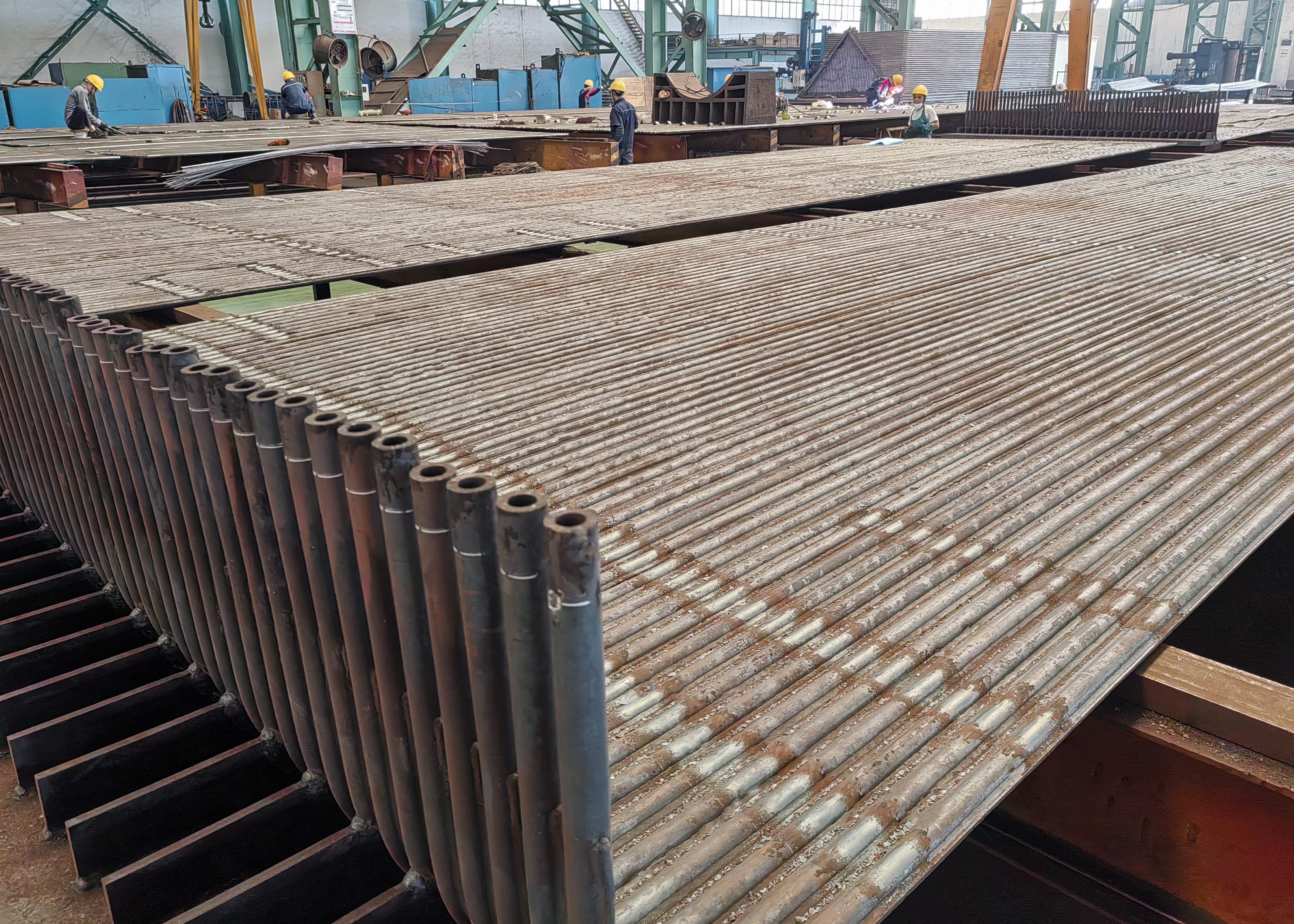

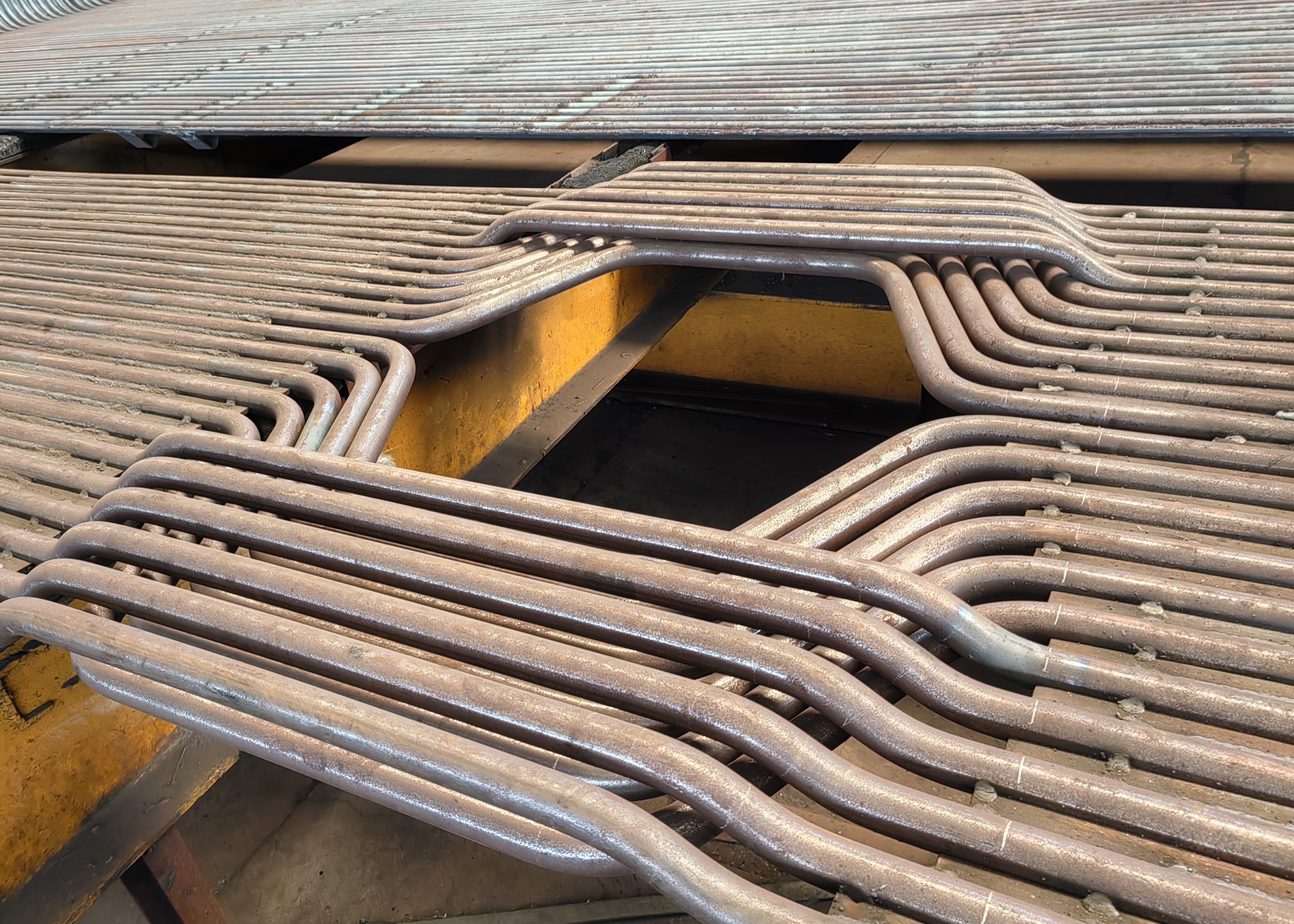

ASME SA 210 Стенная панель водонагревателя из углеродистой стали Стенная мембрана

Мембранная водяная стена должна сварять множество плавников и труб в последовательности вдоль продольного направления, чтобы сформировать целую поверхность нагрева водяной стенки.Размер каждого компонента сваривается в соответствии с требованиями группы циркулирующих цепей., и группа затем запечатана сваркой между группой во время установки, так что печь плотно окружена целым слоем водоохлаждаемой стеновой диафрагмы, следовательно,Эта водоохлаждаемая стена часто называется мембранной водоохлаждаемой стенойОдно из преимуществ мембранной водяной стены заключается в том, что она может быть сварлена в компонент производителем, и ее установка быстрая и простая.

классификация

В зависимости от типа конструкции, существует три основных типа: тип простых труб, тип мембраны и тип скрипчатых труб.

Простая трубная стена воды состоит из целого ряда бесшовных стальных труб, и их структура является самой простой;Мембрана сварка водной стены многие прокатаные охлажденные водой трубки плавников вместе с точечной сваркой, так что они становятся герметичной поверхностью комбинированного отопления, которая может не только улучшить герметичность печи, уменьшить утечку воздуха, но и лучше защитить стенку печи,уменьшить вес стены печи, упростить конструкцию; водяная стенка шпуровой трубы должна быть сварной для многих штифтов длиной 20 ~ 25 мм и диаметром 6 ~ 12 мм на водяно-охлажденной стеновой трубе,и затем наносить хром руды огнеупорный пластик, чтобы уменьшить теплопоглощение этой части стены воды и повысить температуру зоны сгорания, он подходит для случаев, когда зажигание топлива является особенно трудным или для некоторых печей с жидким отработкой шлака.

В соответствии с частью планировки существуют два типа прикрепленных стен и разделительных стен (т.е. обоюдооборотного отопления) для охлаждения воды.

Первый в основном частично встроен во внутреннюю стенку стены печи и поглощает тепло с одной стороны, в то время как второй в основном устанавливается в середине печной камеры большого котла,разделяя всю печь на две независимые части, которые нагреваются с обеих сторон.

Преимущества мембранных водяных стен

(1) Обеспечить герметичность стенки печи и уменьшить утечку воздуха из камеры сгорания.

(2) Камера сгорания полностью охлаждается водой, что способствует предотвращению коксования в случае интенсивного сгорания.

(3) Возможность хранения тепла невелика, камера сгорания быстро нагревается, а охлаждение также быстрое, что может сократить время охлаждения запуска и остановки котла.

(4) Подходит для использования стены печи для прокладки труб, которая значительно уменьшает нагрузку на раму котла и удобна для подвески.

(5) По сравнению с обычной трубой, теплопоглощающая способность трубы улучшается.

(6) Он улучшает степень предварительной сборки частей котла, что удобно и уменьшает нагрузку на установку.
