Стандарт ASME SA192M Мембранные котлы для водопроводных станций

ASME Standard Boiler Membrane Walls из SA192M для замены/обслуживания сугуровой мельницы

Введение продукта

Водяные панели - это основная поверхность отопления котлов, состоящая из ряда стальных труб, расположенных вокруг угла котла.и снаружи принимает тепло от пламени в печи котла, в основном поглощая тепло излучения продуктов высокотемпературного сгорания в печи.

Когда сначала была разработана водяная стена, она была предназначена не для нагрева, а для охлаждения печи, чтобы она не была повреждена высокой температурой.из-за его хорошей функции теплообменаОни представляют собой испаряющуюся поверхность нагрева, состоящую из многих параллельных труб, проложенных на внутренней стенке котельной.Их функции заключаются в поглощении радиационного тепла от высокотемпературного огня или газового дыма в печи, и производить пар или горячую воду внутри труб, а также снижать температуру стенки печи, чтобы защитить ее.температура пламени в печи очень высока и интенсивность теплового излучения очень высока.. 40-50% еще большего тепла поглощается водяной стенкой. За исключением котлов малой емкости, основной поверхностью нагрева испарения для современных водяных трубных котлов является водяная стенка.

Если в зависимости от типа конструкции, водяные стены можно разделить на типы: голый тип трубы, тип мембраны и тип прокол трубы.

Наиболее широко используется мембранный тип.

Мембранная водяная стена - это герметичная конструкция, состоящая из труб и плавников. Преимущества заключаются в меньшей утечке воздуха в печи; может использоваться стена для прокладки труб,меньшая нагрузка на стальную конструкцию и более низкая стоимость котла; легкая в использовании конструкция подвески и улучшенная система теплового расширения, подходящая для крупномасштабного механизированного производства, высокая скорость сборки,низкая емкость хранения тепла и сокращение времени запуска и отключенияНедостатком является то, что процесс изготовления является сложным.

В зависимости от различного процесса изготовления, мембранная водяная стена может быть разделена на три типа ((см. рис. 1):1Прокатные трубки с крыльями сварятся рядами, с меньшей нагрузкой на сварку, но трубки с крыльями дорогостоящие.который имеет низкую стоимость материала и может легко удовлетворить требованиям различных площадок, но плоская сталь требует высокой точности и оборудования для отделки.3.Сварка с плавлением голых труб, плавники между трубами образуются путем заполнения сварной проволоки, в основном используемой для небольшого проема между трубами.Пробел между трубками мембранной водной стены зависит от таких факторов, как давление котла и тепловая нагрузка печи, обычно s/d составляет 1,2-1.5.

Спецификация

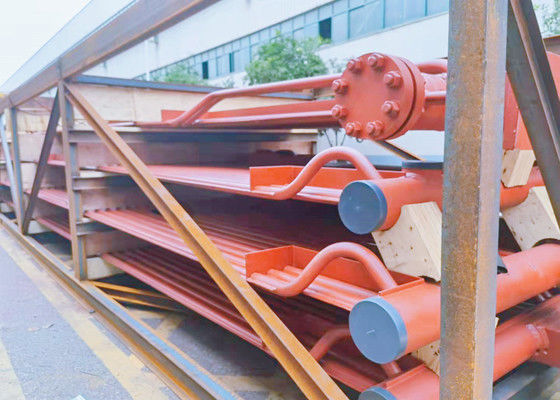

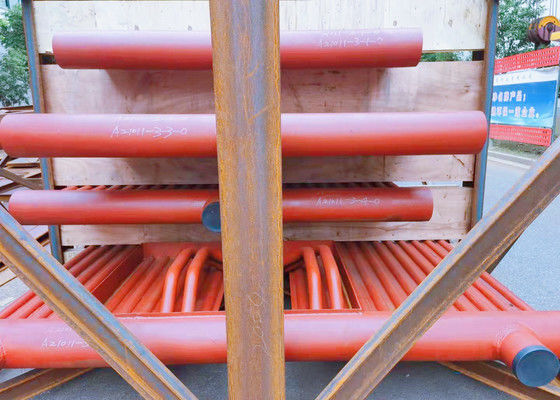

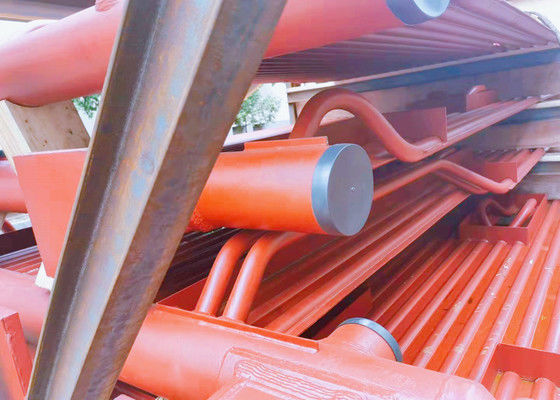

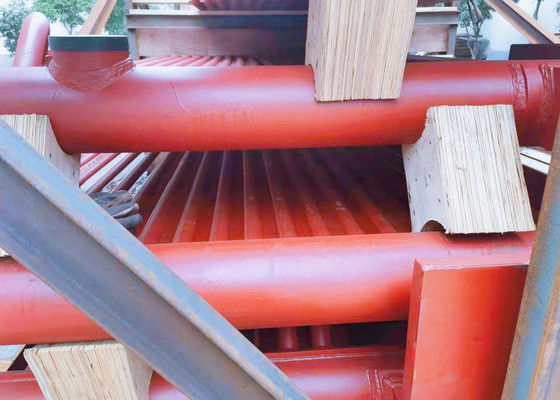

На картинках выше представлены стенки мембраны для одного пакистанского проекта с подробными характеристиками ниже:
