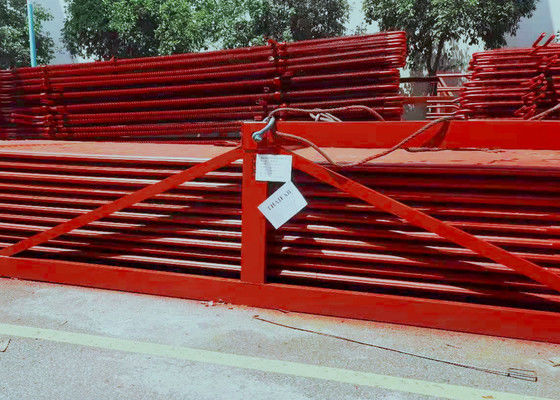

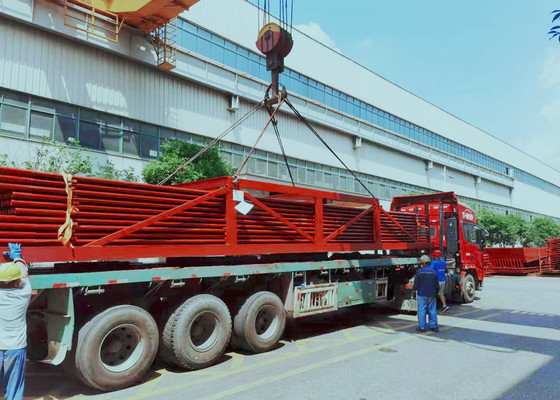

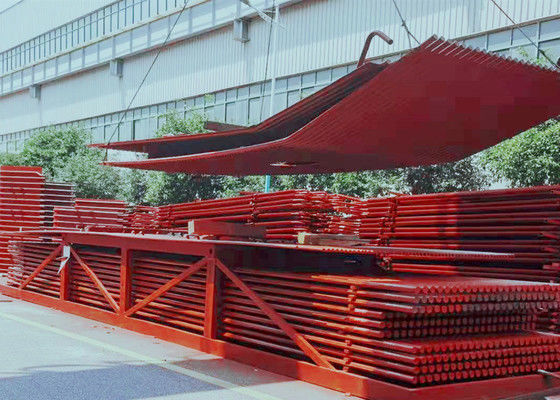

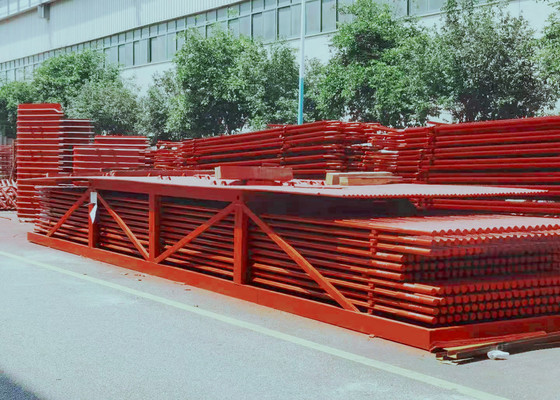

Стенная панель Q235B для угольной электростанции

Стенка для водоснабжения мембранных котлов из труб 20G и Q235B Fin в GB стандарте для котлов угольных электростанций



Введение

Водяные панели - это основная поверхность отопления котлов, состоящая из ряда стальных труб, расположенных вокруг угла котла.и снаружи принимает тепло от пламени в печи котла, в основном поглощая тепло излучения продуктов высокотемпературного сгорания в печи.

Мембранная водяная стена - это герметичная конструкция, состоящая из труб и плавников. Преимущества заключаются в меньшей утечке воздуха в печи; может использоваться стена для прокладки труб,меньшая нагрузка на стальную конструкцию и более низкая стоимость котла; легкая в использовании конструкция подвески и улучшенная система теплового расширения, подходящая для крупномасштабного механизированного производства, высокая скорость сборки,низкая емкость хранения тепла и сокращение времени запуска и отключенияНедостатком является то, что процесс изготовления является сложным.

Материалы для водопроводных панелей
20# Сталь, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Стандарты
Стандарт кода ASME, стандарт GB

Проверка качества
MT, RT, Гидравлическое испытание

Спецификация

Основная функция водопроводных панелей в котлах заключается в поглощении тепла, вырабатываемого высокотемпературным пламенем или дымовым дымом, и выработке пара или горячей воды в трубах.Таким образом, чтобы снизить температуру в камере.

• Стенная панель водонагревательной мембраны:Точечная сварка многих прокатанных труб с оперением в герметизированную поверхность комбинированного нагрева, что повышает герметичность печи и уменьшает утечку воздуха.
• Стержневые трубки с водяными стенами:сварка штифтов длиной от 20 до 25 мм и диаметром от 6 до 12 мм на водяной стенке трубы, а затем применение хромной руды огнеупорного пластика для уменьшения теплопоглощения панели водяной стенки,и повысить температуру в зоне сгоранияОн подходит для ситуаций, когда трудно зажечь топливо, а также для специальных шлаковых печей.
• Настенная панель водонагревателя простых труб:Состоит из целого ряда бесшовных стальных труб, самая простая структура.
• Стенные трубы для водоснабжения котлов:встроенный во внутреннюю стенку стены печи, одностороннее поглощение тепла.
• Двухсторонняя панель нагретой воды:устанавливается в середине большой котлованной печи, которая разделена на две части, независимые друг от друга, и обе стороны нагреваются.
