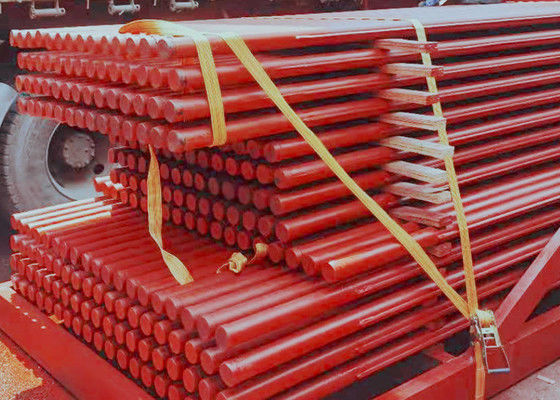

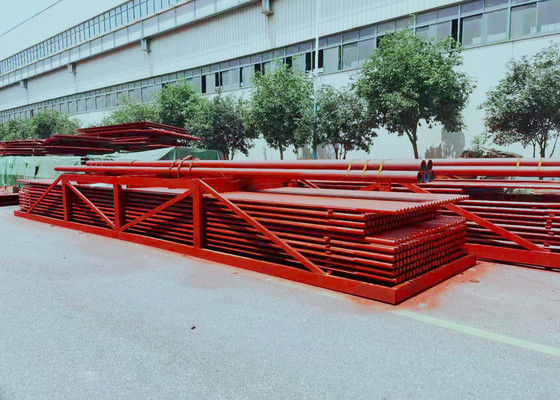

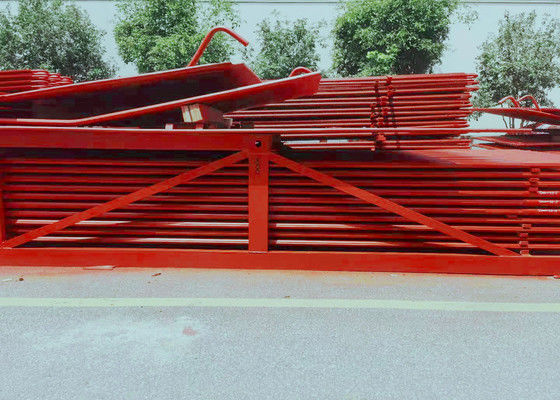

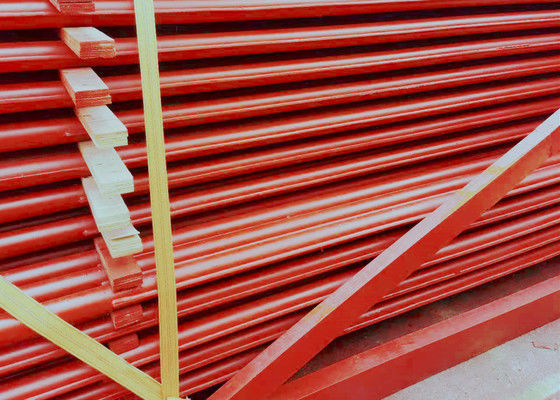

Замена трубки на стенке 60 панелей котлованной мембраны в электростанции ODM

60 панелей котельной мембранной стены с погруженной дуговой сваркой для обслуживания котельной электростанции

Введение

Мембранная водяная стена - это герметичная конструкция, состоящая из труб и плавников. Преимущества заключаются в меньшей утечке воздуха в печи; может использоваться стена для прокладки труб,меньшая нагрузка на стальную конструкцию и более низкая стоимость котла; легкая в использовании конструкция подвески и улучшенная система теплового расширения, подходящая для крупномасштабного механизированного производства, высокая скорость сборки,низкая емкость хранения тепла и сокращение времени запуска и отключенияНедостатком является то, что процесс изготовления является сложным.

Сильные стороны водной стены мембраны

(1) Обеспечить уплотнение стенки печи и уменьшить утечку воздуха в камеру сгорания.

(2)Реализация полного охлаждения водой в камере сгорания полезна для предотвращения коксования при условии интенсивного сгорания.

(3) Время охлаждения при включении и выключении котлов может быть сокращено из-за его небольшой емкости для хранения тепла, быстрого повышения температуры и быстрого охлаждения в камере сгорания.

(4) Подходит для установки труб в стенке печи, что значительно уменьшает нагрузку на котельную раму и удобно для подъема и подъема.

(5)По сравнению с голым типом труб теплопоглощающая способность труб улучшается.

(6)Улучшает степень сборки компонентов котла, облегчает и уменьшает рабочую нагрузку на установку.

В зависимости от различного процесса изготовления, мембранная водяная стена может быть разделена на три типа ((см. рис. 1):1Прокатные трубки с крыльями сварятся рядами, с меньшей нагрузкой на сварку, но трубки с крыльями дорогостоящие.который имеет низкую стоимость материала и может легко удовлетворить требованиям различных площадок, но плоская сталь требует высокой точности и оборудования для отделки.3.Сварка с плавлением голых труб, плавники между трубами образуются путем заполнения сварной проволоки, в основном используемой для небольшого проема между трубами.Пробел между трубками мембранной водной стены зависит от таких факторов, как давление котла и тепловая нагрузка печи, обычно s/d составляет 1,2-1.5.

Спецификация

Основная функция водопроводных панелей в котлах заключается в поглощении тепла, вырабатываемого высокотемпературным пламенем или дымовым дымом, и выработке пара или горячей воды в трубах.Таким образом, чтобы снизить температуру в камере.

• Стенная панель водонагревательной мембраны:Точечная сварка многих прокатанных труб с оперением в герметизированную поверхность комбинированного нагрева, что повышает герметичность печи и уменьшает утечку воздуха.
• Стержневые трубки с водяными стенами:сварка штифтов длиной от 20 до 25 мм и диаметром от 6 до 12 мм на водяной стенке трубы, а затем применение хромной руды огнеупорного пластика для уменьшения теплопоглощения панели водяной стенки,и повысить температуру в зоне сгоранияОн подходит для ситуаций, когда трудно зажечь топливо, а также для специальных шлаковых печей.
• Настенная панель водонагревателя простых труб:Состоит из целого ряда бесшовных стальных труб, самая простая структура.
• Стенные трубы для водоснабжения котлов:встроенный во внутреннюю стенку стены печи, одностороннее поглощение тепла.
• Двухсторонняя панель нагретой воды:устанавливается в середине большой котлованной печи, которая разделена на две части, независимые друг от друга, и обе стороны нагреваются.
